一、概述

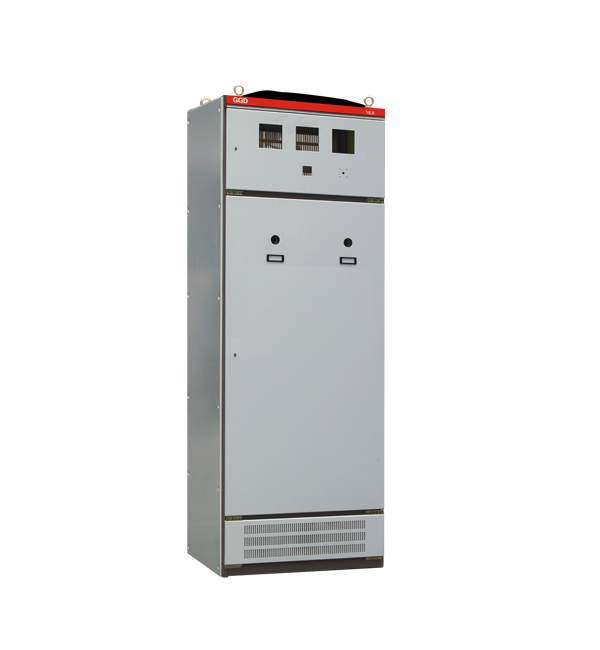

GGD固定分隔柜適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz額定工作電壓380V，額定工作電流3150A的配電系統中，作為動力、照明及配電設備的電能轉換、分配與控制之用。產品具有分斷能力高，動熱穩定性好，適用性能強等特點。產品符合GB7251.1、GBT/23359、JB/T9661等相關標準。
二、結構說明
柜架用8MF冷彎型鋼材局部焊接拼裝而成，其剛性及承載能力均達到電器元件的安裝要求，框架上分別有按E=20mm和E=100mm數排列的安裝孔，以提高產品的裝配的通用性。主母線排列在柜的上部，采用的ZMJ型母線夾為積木式組合結構，用高阻燃PPO材料熱注成型，機械強度和絕緣度高，能承受有效值50kA，峰值105kA電流，熱穩定沖擊力長期允許溫度可達120℃。柜體防護等級IP3X。
